Banco di Prova per Celle a Combustibile a Idrogeno: Innovazione e Performance Controllo
Nel settore della transizione energetica, la precisione è tutto.
Per questo oggi approfondiamo le potenzialità del Banco di Prova avanzato per Celle a Combustibile a Idrogeno (Hydrogen Fuel Cell Test Bench).
Si tratta di una soluzione integrata progettata per analizzare ogni aspetto operativo dei sistemi a idrogeno, garantendo che ogni unità soddisfi i più elevati standard di qualità e durata.
A cosa serve un banco di prova per celle a combustibile?
Il sistema non è un semplice strumento di misurazione, ma un ecosistema completo per la diagnostica. Grazie a un software intuitivo e componenti di alta precisione, il banco permette di monitorare:
- Prestazioni elettriche: Test a tensione costante, corrente costante e potenza modulabile.
- Efficienza operativa: Analisi del comportamento del sistema in diverse condizioni di carico.
- Analisi della durata: Stress test per valutare il ciclo di vita e il degrado della cella nel tempo.
Caratteristiche Tecniche e Componentistica
L'architettura del banco di prova è studiata per offrire mobilità e precisione. Il sistema è composto da un'unità mobile e cavi ausiliari, equipaggiati con strumentazione top di gamma:
| Componente | Funzione |
|---|---|
| Carico Elettronico DC | Programmabile per simulare scenari di utilizzo reali. |
| Flussometro Idrogeno | Monitoraggio preciso del consumo di gas. |
| Sistema di Scarico | Dispositivo di temporizzazione per la gestione sicura dell'idrogeno. |
Doppia Alimentazione DC | Garantisce stabilità e continuità durante i cicli di test. |
Facilità d'uso e Automazione del Workflow
Nonostante l'elevata complessità tecnologica, il funzionamento è stato ottimizzato per facilitare il lavoro dei tecnici specializzati.
Setup Rapido: Grazie alla struttura mobile, il banco può essere posizionato e collegato rapidamente al dispositivo sotto test.
Configurazione Software: Una volta verificati i collegamenti di gas ed energia, l'operatore può impostare i parametri tramite l'interfaccia computerizzata.
Test Automatizzato: Il sistema gestisce autonomamente le condizioni di prova, riducendo l'errore umano.
Data Management: I risultati vengono visualizzati in tempo reale e possono essere esportati su database locale o dispositivi USB per analisi successive.
Sicurezza e Affidabilità: Ogni banco di prova è progettato per operare in totale sicurezza, con sistemi di monitoraggio della fonte di gas e procedure di arresto controllate.

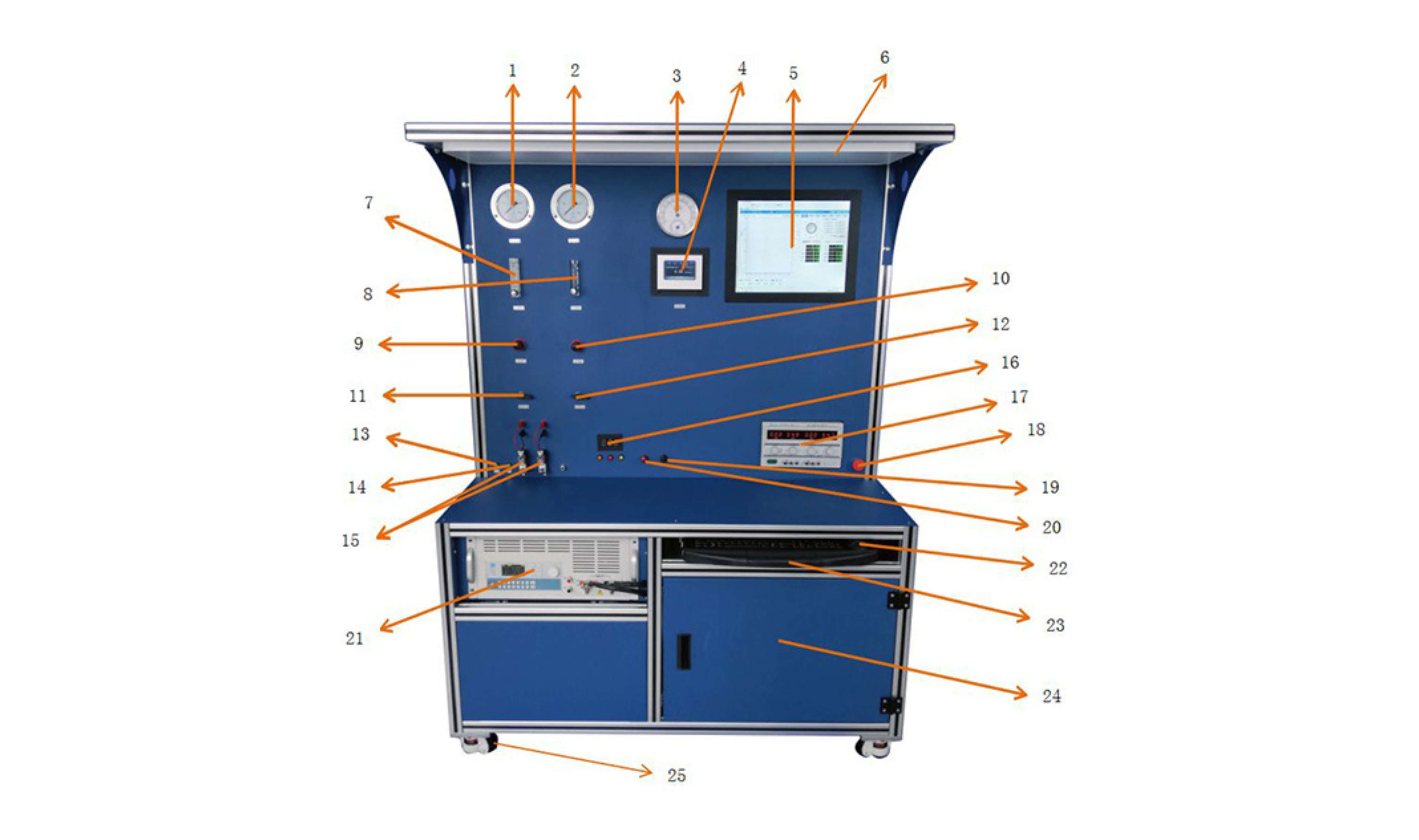

Introduzione dei componenti del sistema
.png "banco-di-prova-per-celle-a-combustibile-a-idr-(1).png")
La parte di alimentazione del gas idrogeno è:
1 - Manometro idrogeno:, mostra la pressione dell'idrogeno
3 - Igrotermografo
4 - Misuratore di portata di idrogeno: utilizzato per visualizzare il flusso istantaneo di idrogeno, il flusso cumulativo
7 - Misuratore di portata a rotore di idrogeno: regolare il flusso di idrogeno, aumentare in senso antiorario e diminuire in senso orario, regolabile da 0-10 l/min.
9 - Valvola di regolazione della pressione dell'idrogeno: regolare la pressione dell'idrogeno, inferiore in senso antiorario, maggiore in senso orario, pressione 0-0,4 MPa regolabile.
11- Interruttore dell'idrogeno: serve per aprire e chiudere l'uscita dell'idrogeno.
14 - Interruttore elettrovalvola: elettrovalvola di comando alimentata.
15 - Elettrovalvola: utilizzata per controllare lo scarico dell'intervallo di idrogeno, a sinistra è la valvola di ingresso, a destra è la valvola di scarico.
16 - Visualizzazione del tempo di scarico (regolabile): comanda l'apertura e la chiusura dell'elettrovalvola in un ciclo di intervallo, tre tasti: selezione modalità, tasto, tasto sottrazione.
La parte di alimentazione dell'aria è:
2 - Manometro dell'aria: visualizza la pressione dell'aria
8 - Misuratore aria-rotore: regolare il flusso d'aria, aumentare in senso antiorario e diminuire in senso orario, regolabile da 0-10 l/min.
10 - Regolatore della pressione dell'aria: regolare la pressione dell'aria, inferiore in senso antiorario, maggiore in senso orario, pressione 0-0,4 MPa regolabile.
12 - Interruttore aria: apre e chiude l'uscita dell'aria
13 - Interruttore Illuminazione
18 - Pulsante Scram
La sezione di carico è:
5 - Schermo di visualizzazione
19 e 20 - Porta di ingresso carichi.
21 - Carico elettronico DC programmabile
24 - Host di computer. Il carico elettronico può essere azionato da pannello o da PC e da computer.
La parte di alimentazione è:
17 - Alimentatore regolato DC regolabile
Varie:
6 - Lampada frontale
22 - Mouse
23 - Keyboard
25 - Ruote trasporto
Contattaci per ricevere una quotazione o per maggiori dettagli.
